¿De qué partes se compone un remolque?
Jul 26, 2024

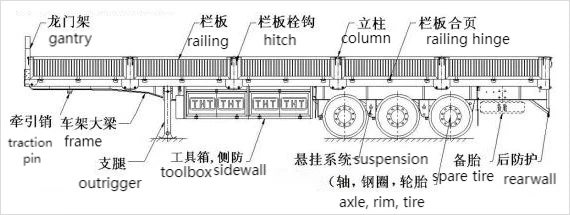

La imagen de arriba muestra el boceto estructural de un semirremolque ordinario, podemos ver claramente los componentes principales y la ubicación del remolque, expliquemos cada parte en detalle.
MARCO
El marco es el componente principal utilizado para soportar la carga, instalar el pasador de tracción, la suspensión, el soporte y otros dispositivos, compuesto por vigas, vigas de soporte, vigas de conexión, vigas laterales, cerraduras, conectores de pasador de tracción, paneles, etc.
CUERPO
portal
tablero lateral
Los pórticos son generalmente móviles y desmontables (sin requisitos especiales), por lo que es necesario soldar el pórtico a la base y agregar dos tiradores diagonales nuevamente cuando se transportan con frecuencia mercancías pesadas o que se deslizan fácilmente.
Pasador de tracción
El pasador de tracción es un elemento importante del semirremolque para conectar con el tractor y soportar la fuerza de tracción, conectado con el asiento de tracción. Según el diámetro del pasador de tracción se puede dividir en 50 (mm) y 90, según el método de montaje se puede dividir en soldado y ensamblado. Generalmente está hecho de acero al carbono y forjado de acero aleado.
SISTEMA DE SUSPENSIÓN
El sistema de suspensión del semirremolque es el bastidor y el eje del semirremolque conectados a un conjunto completo de dispositivos en general, con la función de transferencia de carga y absorción de impactos. La suspensión general del semirremolque se utiliza en la suspensión rígida del tipo de estampado de placa de acero no independiente, compuesta por un resorte de placa de acero en tándem y un soporte de suspensión.
Debido al uso de vehículos especiales para diferentes propósitos, el diseño de la suspensión también tiene diferentes requisitos, la suspensión se usa comúnmente en cuatro tipos: suspensión de placa de acero, suspensión de un solo punto, suspensión neumática y suspensión rígida.
Suspensión de placa de acero
suspensión de un solo punto
Suspensión de aire
suspensión rígida
El eje del semirremolque es una parte importante del remolque, a través de la suspensión conectada al bastidor del semirremolque para desempeñar una función de transporte de carga, para mantener el funcionamiento normal del vehículo en la carretera.
SISTEMA ELÉCTRICO
El sistema eléctrico del remolque consta de tomas de siete núcleos, cables, circuitos de aire y varias lámparas y faroles. El circuito se utiliza principalmente para iluminación y señalización, el circuito de aire se utiliza para el freno de conducción normal y el freno de conducción de emergencia.
DISPOSITIVO DE SOPORTE
El dispositivo de soporte del remolque se utiliza principalmente para sostener el remolque cuando está separado, y el dispositivo de soporte tiene dos tipos: de acción simple y de enlace, compuesto principalmente por patas, soportes de conexión y otros componentes.
DISPOSITIVOS DE PROTECCIÓN
Las protecciones del remolque se componen de protecciones laterales y protecciones traseras, que cumplen principalmente la función de protección y bloqueo para proteger a los peatones y otros vehículos de entrar debajo del semirremolque.

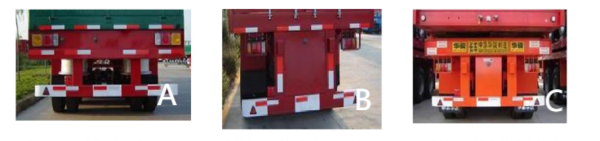

1. Tipo de barandilla trasera:
ACCESORIOS
Otros accesorios que se incluyen en el semirremolque son cajas de herramientas, porta-llantas, estacas, etc. También hay algunos accesorios pequeños como tensores de cuerda, ganchos de cuerda, que son muy funcionales, según el tipo de mercancía que elijas instalar.
